路阳 激光转速传感器ROLS-5PW
产品简介
激光转速传感器又叫转速光电传感器、转速传感器、激光转速光电探头，激光转速传感器通过激光发射器发射激光，照射旋转物体，物体将激光反射回来，激光接收器将反射回来的脉冲信号进行滤波放大运算。能够远距离测量各种旋转物体的转速。
上图：激光转速传感器ROLS-5PW
激光光电转速传感器是一种利用激光光电效应测量物体转速的传感器。其主要测量原理是利用物体表面反射激光束的特性来确定物体转速。具体来说，当激光束照射到物体表面时，会被反射回传感器。传感器中的光敏元件可以将反射回来的激光信号转化为电信号，并且通过处理这些电信号可以确定物体的转速。
在使用激光光电式转速传感器时，需要将传感器固定在要测量的物体上，并且保证激光束与物体表面垂直。当物体开始旋转时，激光束会被反射回传感器，并且随着旋转速度的变化，反射回来的信号也会发生相应的变化。通过对反射回来的信号进行处理，可以得到物体旋转周期和角度。从而可以计算出物体每秒钟旋转的圈数和角速度。这些数据可以用于控制系统中实现控制和监测。
总之，ROLS-5PW激光光电式转速传感器是一种基于光电效应原理测量物体转速的高精度、高灵敏度、高可靠性传感器。其测量原理简单、操作方便、精度高，可以广泛应用于工业自动化控制、机械制造、航空航天等领域。

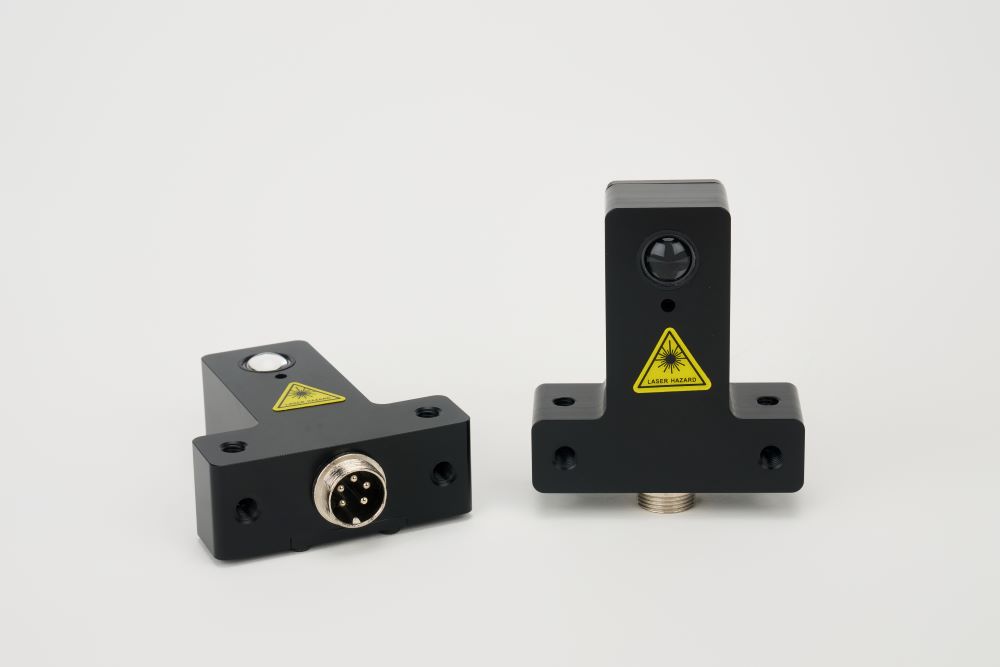

上图：激光转速传感器ROLS-5PW
⚫ 内置高频滤波器，不受环境光线干扰
⚫ 大功率激光，测量距离可达7米
⚫ 内置防反接和稳压保护电路
⚫ 大直径反射透镜，能够检查到微弱信号
⚫将激光发射器和接收器以及信号放大器融合在一起，功能好，精度高，而且小型轻量。
⚫由于是非接触式检测，对测量对象物完全不加载负荷。
⚫<可选择L型夹具，小型而且便于安装，占空间小。
⚫使用便于定位的650nm激光，另外背部有信号指示灯。

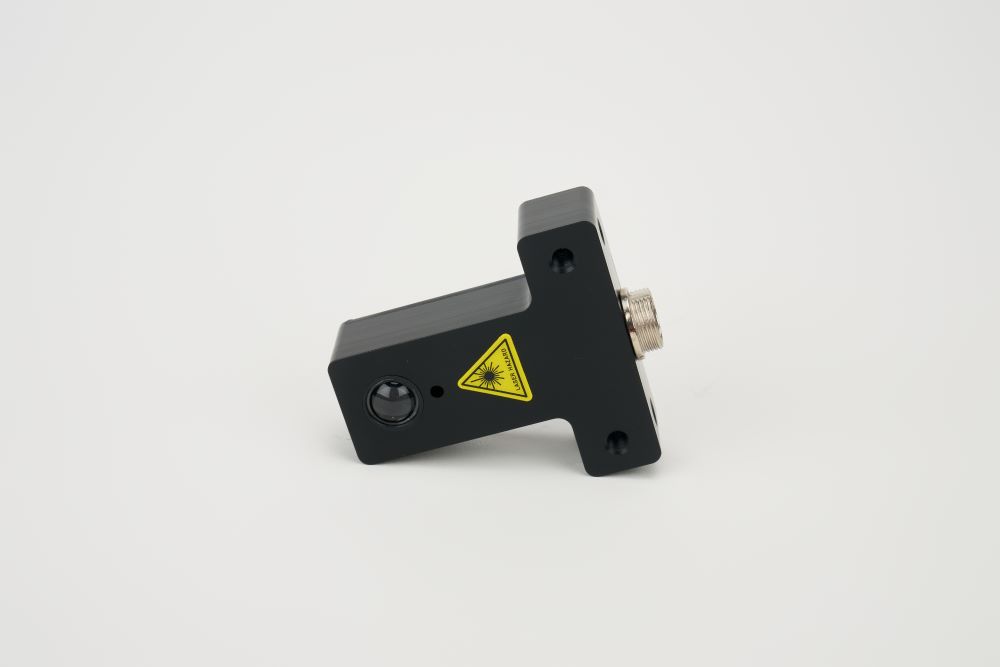

上图：激光转速传感器ROLS-5PW
输出信号/Output：脉冲输出/pulse output
测量范围/Range：1-300000rpm（1-5000Hz）
测量距离/Operation distance：7米/Up to 7 m
供电电压/Power supply：直流5 V
工作电流/Current：< 30 mA
短路保护/Short circuit protection：有/Yes
反向保护/Reverse Voltage protection：有/Yes
过电压保护/Over-Voltage protection：15V 1分钟/15 V - 1 minute
工作温度/Operation Temp：-10 - 50°C
保存温度/Storage Temp：-40 - 85°C
防护等级/Protection grade：IP60
抗冲击等级/Impact resistance：IEC 60028-27
材料/Material：尼龙/Nylamid
质量/Weight：38 g
延长电缆/Extension cable：up to 100 m
标准配置/Accessories：2.4米电缆，反光贴纸、安装支架
可选配件/Optional Accessories：磁性底座/Magnetic base
连接器接线Connector configuration：
棕色线：电源5V, 黑色线: 信号线, 蓝色线：接地
| 型号 | 供电电压 | 线缆长度 | 配置 |
| ROLS-5PW | 5v | 2.4米 | 三芯镀锡线，安装支架，T5反光贴纸 |
| ROLS-5PW-25 | 5v | 7.6米 | 三芯镀锡线，安装支架，T5反光贴纸 |
| ROLS24-5PW | 24v | 2.4米 | 三芯镀锡线，安装支架，T5反光贴纸 |
| ROLS24-5PW-25 | 24v | 7.6米 | 三芯镀锡线，安装支架，T5反光贴纸 |
| SPLS-5PW | 内置锂电池 | 2.4米 | 三芯镀锡线，安装支架，T5反光贴纸 |

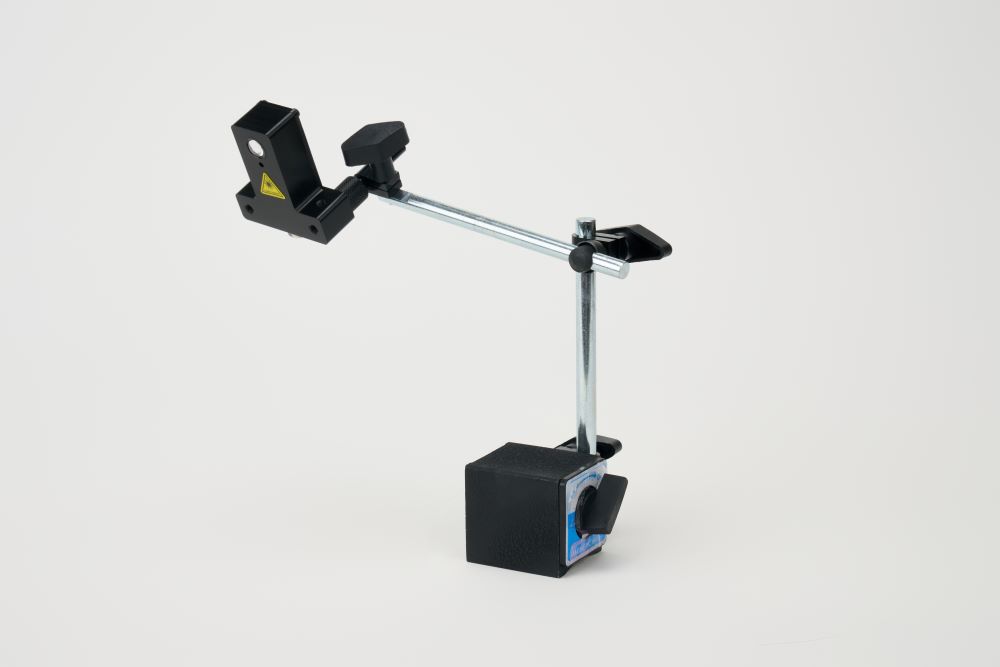

上图：激光转速传感器ROLS-5PW安装在磁性表座上
上图：激光转速传感器ROLS-5PW安装在L型支架上（L型支架标配）
传感器工作电压是多少，功率是多少？
传感器工作电压为5v，工作电流为35mA,
传感器输出信号是什么信号？
传感器输出为TTL电平信号，为PNP信号。
传感器电缆怎么接线?
传感器信号线为三根线，棕色接电源正极，蓝色接负极，黑色为信号线，屏蔽线接外壳。
信号电缆可以加长多少米？
目前，我们标准配置为2.4米信号线，可选7.6米，15米，30米，60米的信号线。
测量转速反光贴纸必须贴吗？
反光贴纸能够将激光光束发射回接收器，贴反光贴纸测量才准确。
***远可以测量多远目标？
我们建议在7.6米之内测量。
传感器防水吗？
如果表面污损，不能水洗，只能擦拭，如果必须在露天场所运行，必须做好防淋措施。
传感器寿命多久？
led激光器平均寿命为5000-20000小时。
如果传感器损坏了，怎么维修？
传感器内部器件必须专业设备才能维修，客户不能私自坼解，必须交给授权维修站或路阳中国服务中心才能维修。
传感器背面的蓝色led灯是什么作用？
蓝色led灯是信号指示灯，当传感器接收到一个信号时，led闪烁一下，当信号数量很高时候，肉眼看上去led灯珠常亮。
传感器可以接其他厂家的频闪仪当做外触发信号输入吗?
可以的，但要提供频闪仪厂家提供的插头或插头的接线方法，按照传感器信号线的接线方式接上去即可。公司现货提供美国蒙那多频闪仪（monarch）、德国莱茵频闪仪（rheintacho）日本欣宝的DT3015N频闪仪（shimpo）的连接线。
这款激光转速传感器能便携式操作吗?
是的，配合我们的带内置充电电池的供电电源模块，可当做一款便携式分体式的激光转速表使用，并且带有TTL信号输出。
13.这款激光转速传感器能在室外操作使用吗？
ROLS-5PW激光转速传感器内置了高频滤波器，能够克服现在各种光线的干扰，满足各种光线下运行。
上图：激光转速传感器ROLS-5PW的固定柱和L型支架
备注：
1.TTL信号：
TTL信号就是电平信号，是指用电平值表示的信号。TTL电平信号规定，+5V等价于逻辑“1”，0V等价于逻辑“0”(采用二进制来表示数据时)。这样的数据通信及电平规定方式，被称做TTL（晶体管-晶体管逻辑电平）信号系统。
上图为激光转速传感器测量的转速信号传输到示波器的波形
2.激光安全使用指南
激光二极管：输出功率：＜2毫瓦，波长：650nm，激光危害分类：2级激光危害
•光束对眼睛的伤害-不要直视直射光束或反射光束；可在25英尺（7.5米）外造成眼部损伤。
•飞行员和驾驶员的视觉干扰：切勿将激光指向飞机或车辆；这是不安全和非法的。
和西门子LMS数据采集仪配合采集转速数据：
路阳激光传感器ROLS-5PW能够适配西门子数据采集仪，LUYOR公司提供能够适配西门子的专用连接线，可以直接插到西门子数采的T1、T2转速插座，无需额外为传感器提供供电电源。
和海德的数据采集仪配合采集转速数据：
路阳的自供电转速传感器的脉冲输出接口可以和海德的数据采集仪的脉冲输入（pulse in）插座连接传送数据，采购时候请选配和海德的数据连接线LUOYR-hdcsbv2。
和日本日置的数据采集仪配合采集数据：
日本日置的LR8450数据采集仪能够同时采集8通道的转速信号，并且能够给传感器提供供电电源，使用标准的ROLS-5PW就能够和LR8450进行连接，具体连接方法可咨询上海路阳的工程师。如果是日本日置的LR8431数据采集仪，需要使用日本日置的HIOKI 9641连接线和路阳的自供电转速传感器配合才可以采集转速数据，如果是MR6000、MR8847A、MR8827系列的存储记录仪，需要使用8970频率单元和路阳的自供电转速传感器配合使用进行转速数据采集记录。
和日本图技的GL240、GL840数据记录仪连接：
日本图技的GL240、GL840等数据记录仪采集转速的脉冲信号是通过4个逻辑通道进行采集，需要使用Graphtec B-513数据连接线和路阳的自供电转速传感器配合使用才可以测量转速。
5.和NI9411采集模块连接方法：
ROLS-5PW激光转速传感器共有棕色、黑色、蓝色3根连接线，棕色线连接两个supply（+5v）其中一端，黑色线连接DI0a-DI05其中一端，蓝色线连接com端。
